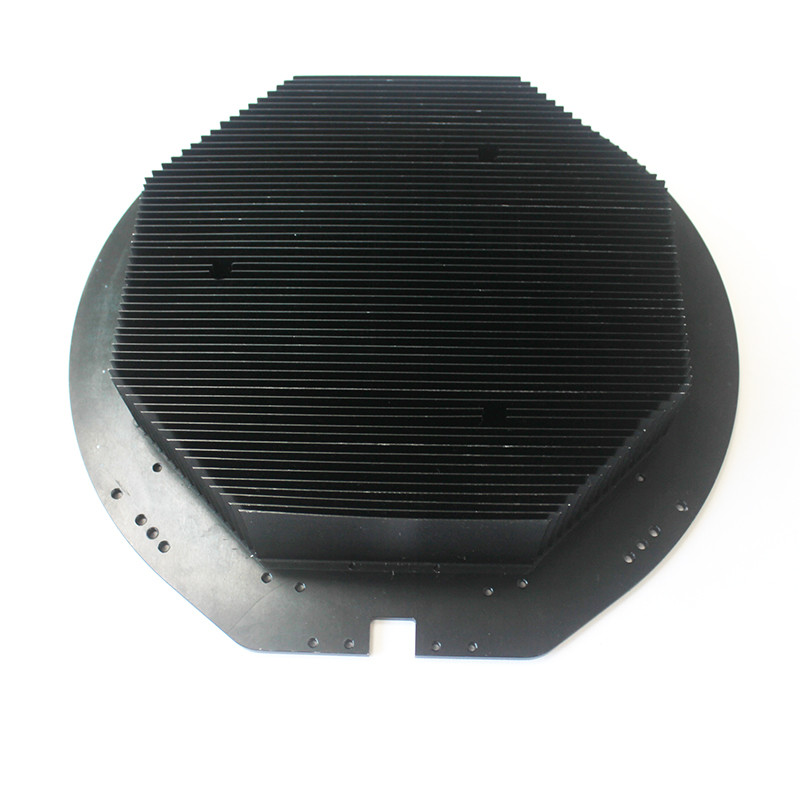

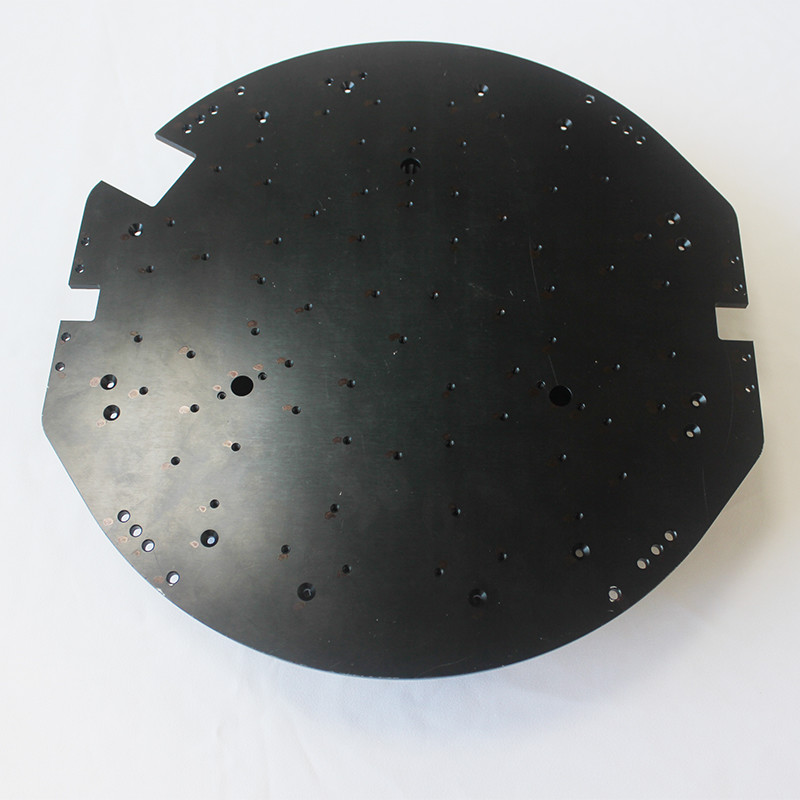

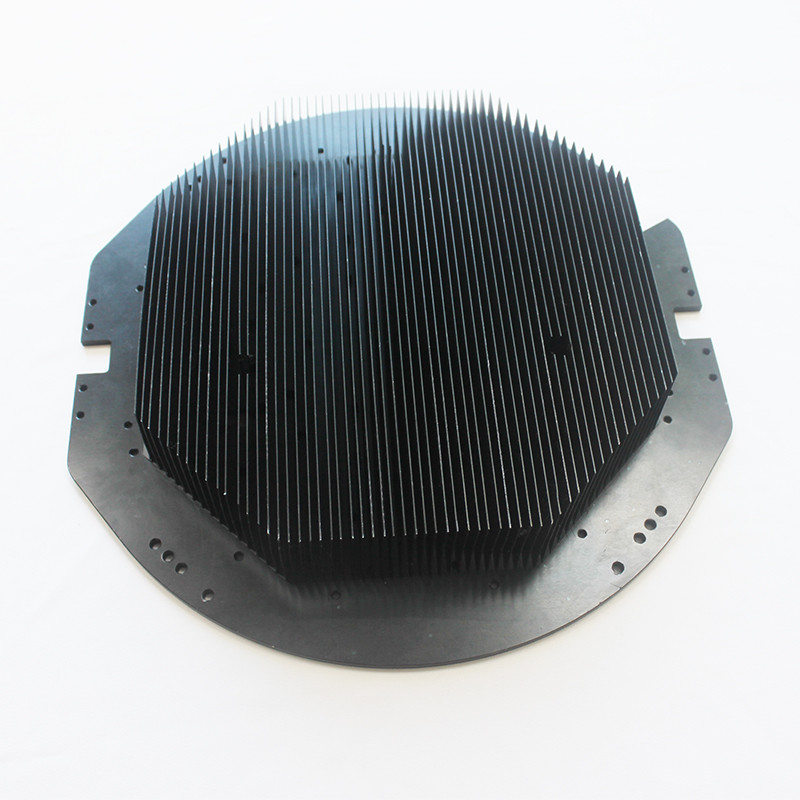

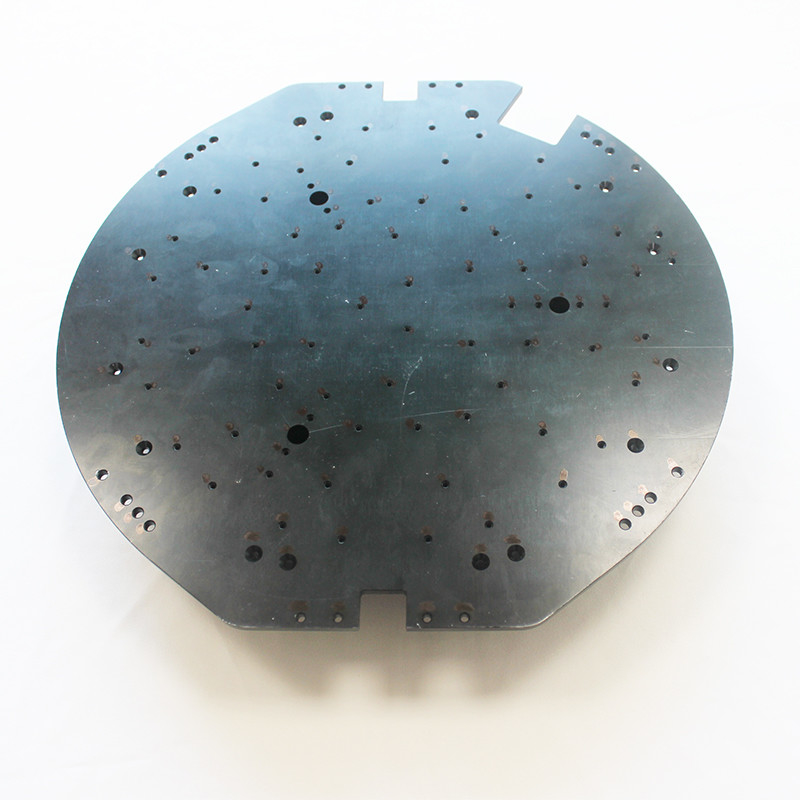

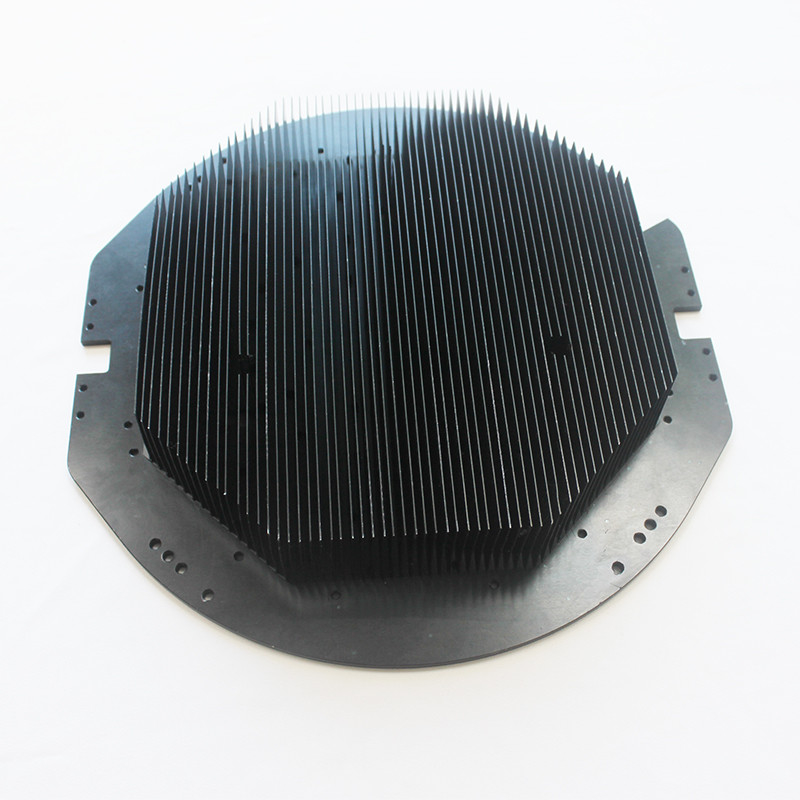

سینک حرارتی باله مستقیم با چگالی بالا

سینک حرارتی باله ای مشکی آنودایز کننده آلومینیومی 6063 برای چراغ سقفی LED بزرگ

جزئیات سریع

شرح

این هیت سینک بر اساس پروفیل آلومینیومی 6063-T5 مواد برای پردازش است، اول از همه، بررسی می کنیم که بعد مواد اولیه خوب است یا خیر، دوم اینکه طبق نقشه، از دستگاه بیل دنده CNC برای انجام ابعاد، استفاده کنید. سوم اینکه طبق نقشه، چهارمین مورد استفاده از CNC برای انجام ابعاد دقیق، پنجم آندایزینگ شفاف، آخرین مرحله پرچ کردن و سپس بازرسی/بسته بندی است.اولین بازرسی و بازرسی گشت در پردازش انجام می شود.

یادداشت

این یک هیت سینک باله دار است

یک هیت سینک Skived با استفاده از یک ماشین اسکیینگ ساخته می شود که از یک تیغه برای برش مواد در برش های نازک استفاده می کند و سپس باله اسکیت شده را به سمت بالا فشار می دهد.برای کاربرد هیت سینک، ساخت باله های فوق العاده نازک امکان پذیر است و ما باله هایی به نازکی 0.008 تولید کرده ایم.این فرآیند اجازه می دهد تا نسبت های بالایی داشته باشد که سطح بیشتری را برای حداکثر اتلاف گرما فراهم می کند.ما معمولاً از این فرآیند برای هیت سینک های مسی Skived استفاده می کنیم، اما Skiving آلومینیومی امکان پذیر است.از آنجایی که تنظیم آن بسیار آسان است، معمولاً حداقل هزینه های راه اندازی وجود دارد که امکان نمونه سازی سریع طرح های جدید را فراهم می کند.امکان ماشینکاری ویژگی‌های اضافی پس از تکمیل فرآیند اسکی کردن وجود دارد، اما برای جلوگیری از فشار روی هیت سینک به تجربه نیاز دارد.

تشخیص هیت سینک Skived نسبتاً آسان است زیرا هیت سینک منحنی دارد که در آن تیغه برش خود را در پایه هیت سینک به پایان می رساند همانطور که در تصویر نشان داده شده است.علاوه بر این، باله ها کاملاً عمودی نیستند و کمی خمیده می شوند.این در بلندتر شدن باله ها بیشتر مشخص می شود.عرض معمولی پره صفحه 200 میلی متر است، اما می توان هیت سینک های عرضی تا 400 میلی متر را با چرخاندن بلوک مواد و اجرای گذر دوم با انحنای باله ها در جهت مخالف ساخت.از آنجایی که هیت سینک Skived از یک بلوک طولانی از مواد ساخته می شود، تنها محدودیت واقعی برای طول هیت سینک طول بلوک است.با ماشینکاری بلوک مواد می توان به ارتفاعات مختلف دست یافت.هر ماده اضافی برای کاهش ضایعات بازیافت می شود.روکش های معمولی برای هیت سینک آلومینیومی، آنودیزاسیون یا نیکل اندود است.روکش‌های معمولی برای هیت سینک‌های مسی دارای پوشش ضد اکسید یا نیکل اندود هستند.

فودور می‌تواند هیت سینک مسی و هیت سینک با باله آلومینیومی (AL1050/6063) را ارائه دهد.
