رادیاتور لوله حرارتی ضد خوردگی

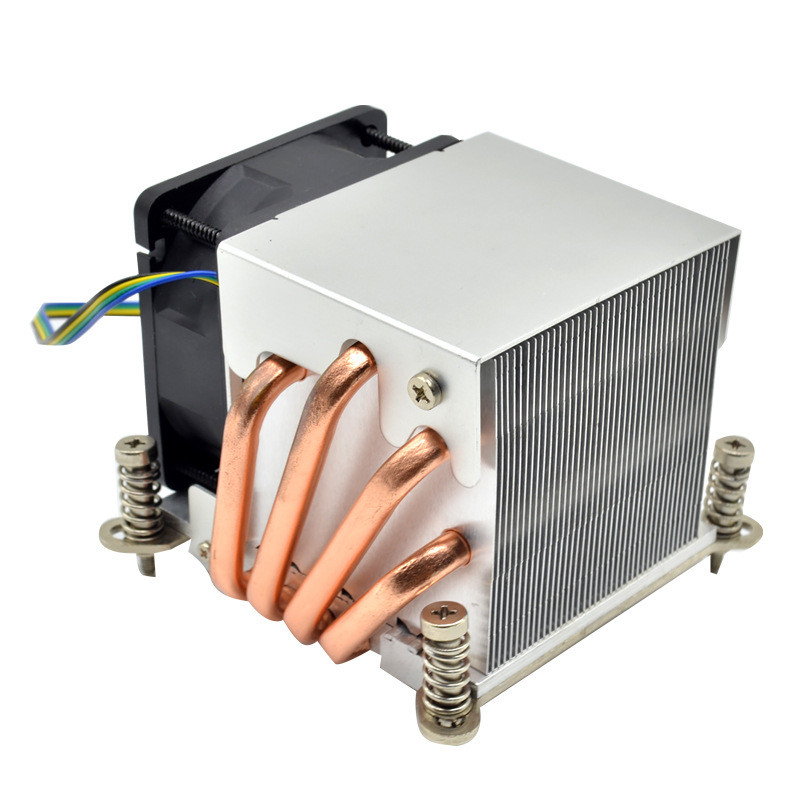

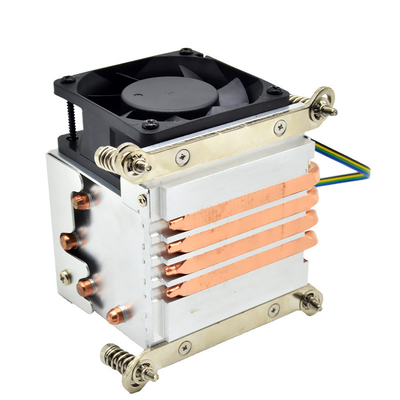

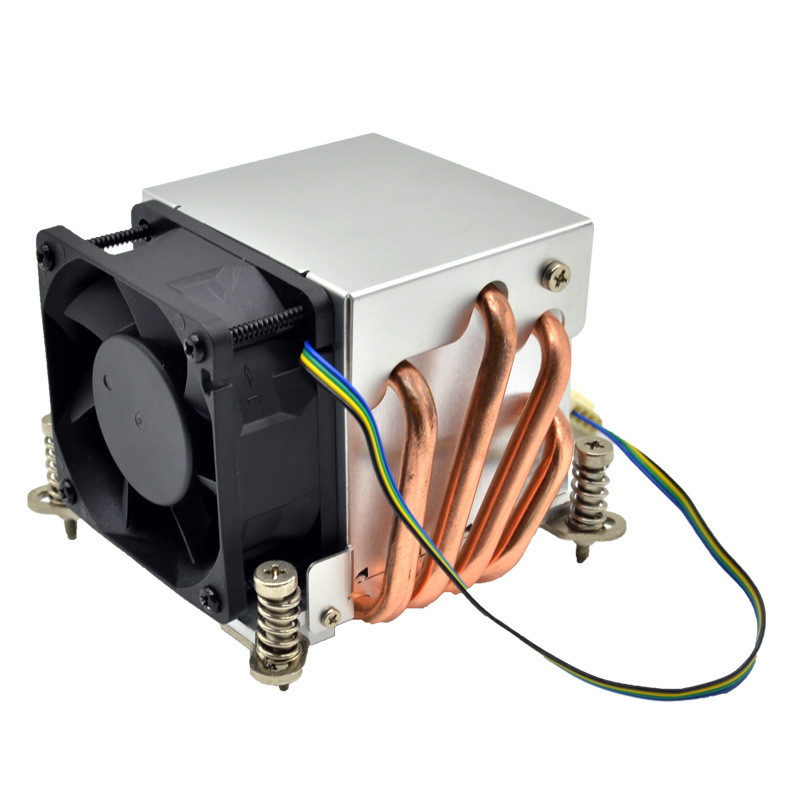

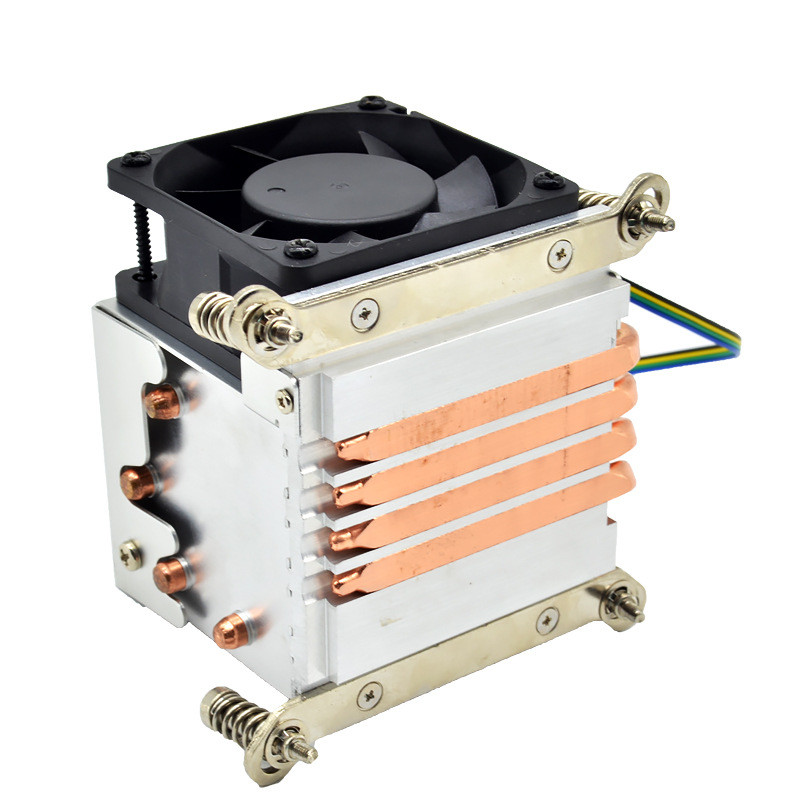

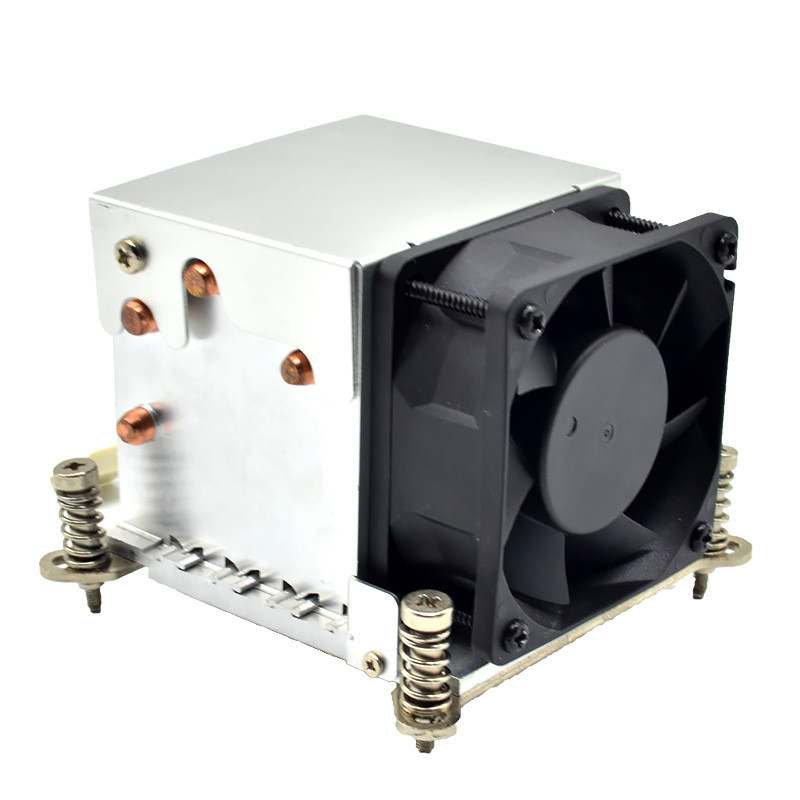

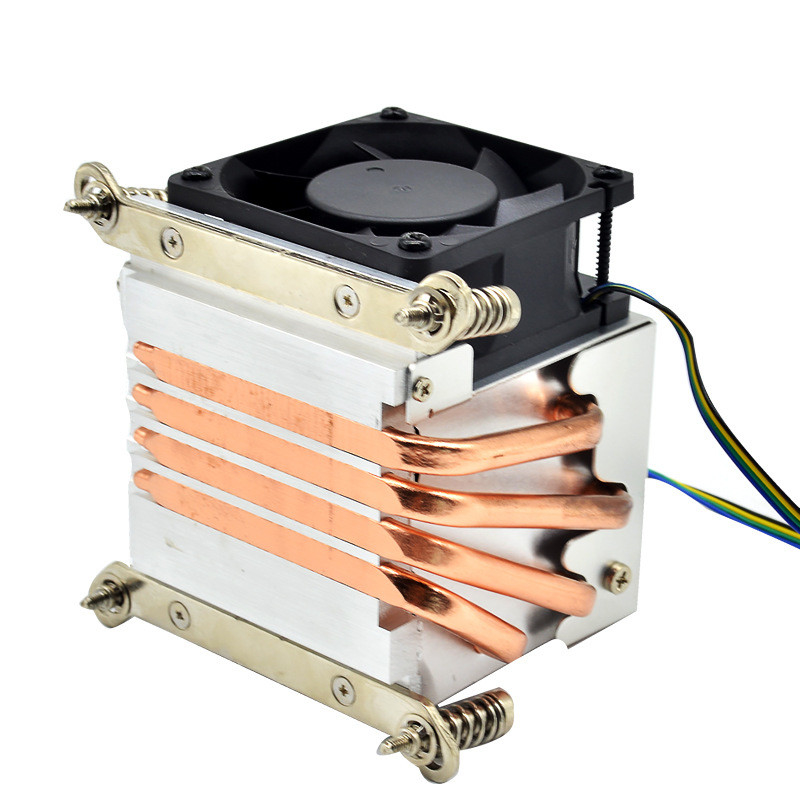

رادیاتور لوله حرارتی سی پی یو تک فن خروجی با پیچ برای نصب آسان

جزئیات سریع

شرح

رادیاتور لوله حرارتی محصول جدیدی است که با استفاده از فناوری لوله های حرارتی برای ایجاد پیشرفت های اساسی در بسیاری از رادیاتورهای قدیمی یا محصولات و سیستم های تبادل حرارت تولید می شود.دو نوع رادیاتور لوله حرارتی وجود دارد: خنک کننده طبیعی و خنک کننده هوای اجباری.مقاومت حرارتی رادیاتور لوله حرارتی با هوا خنک می تواند کوچکتر شود و اغلب در منابع تغذیه با قدرت بالا استفاده می شود.

توجه داشته باشید

نوع خنک کننده هوا + هیت سینک
سازه معمولی "فن + هیت سینک" رادیاتور سازه "فن + هیت سینک" سابقه طولانی دارد.از بدو تولد کارت گرافیک در مقیاس وسیعی مورد استفاده قرار گرفته است و از آن زمان تاکنون مورد استفاده قرار گرفته است.علاوه بر تغییر در حجم و کاردستی، طرح اولیه آن همچنان "فن + هیت سینک" است.
ساختار اولیه "فن + هیت سینک" متعلق به یک نوع "منظم" بود.به عنوان مثال، یک قطعه بزرگ از هسته آلومینیومی یا مسی ریخته‌گری شده با پره‌های اتلاف حرارت آلومینیوم ریخته‌گری شده برای ایجاد ظاهری گرد یا مربعی هماهنگ می‌شود و سپس یک فن در شیار دایره‌ای میانی قرار می‌گیرد.بزرگترین مزیت این سازه کلاسیک این است که می تواند به خوبی از جریان باد استفاده کند.وزش باد در اطراف فن می تواند گرمای هیت سینک را از بین ببرد.با گرم شدن کارت گرافیک، دفع سریع گرما با تکیه بر هیت سینک و فن دشوار است.بنابراین، برخی از تولید کنندگان بهبودهایی در ساختار هیت سینک انجام داده اند.یک روش معمول بهبود این است که ورقه های آلومینیومی و مسی را فشار داده و ثابت کنید تا ساختاری کاسه ای شکل ایجاد کند و فن را در مرکز "کاسه" قرار دهید.در مقایسه با ساختار باله ضخیم سنتی، این ساختار دارای ناحیه اتلاف گرما بزرگتر و اثر اتلاف حرارت بهتر است.
اگرچه ساختار "فن + هیت سینک" کلاسیک است، اما معایبی نیز دارد.اول از همه، این ساختار تنها به رسانایی حرارتی خود فلز متکی است و نمی تواند در زمان مواجهه با هسته پرقدرت، گرما را به موقع از بین ببرد، و در نتیجه گرمای عقب مانده در هسته و راندمان هدایت گرما ناکافی است.ثانیاً افزایش ناحیه اتلاف حرارت سینک حرارتی این ساختار دشوار است.اگرچه می توان از پره های بزرگ استفاده کرد و می توان از حالت چند فن برای افزایش جریان هوا استفاده کرد، اما هرچه هیت سینک از هسته دورتر باشد، راندمان اتلاف گرما بدتر است و گرما به سختی به طور یکنواخت در اتلاف گرما توزیع می شود. .تراشه.مزایا: قیمت پایین، کاربرد گسترده، طرح های متنوع.
معایب: اتلاف حرارت ضعیف برای کارت های گرافیکی پرقدرت، مستعد انباشت گرما.

رادیاتور لوله حرارتی دارای مزایای زیر است:

• سرعت پاسخ حرارتی سریع است و توانایی آن برای انتقال گرما بیش از 1000 برابر بزرگتر از لوله های مسی با همان اندازه و وزن است.
• اندازه کوچک و وزن سبک؛
• راندمان اتلاف حرارت بالا، که می تواند طراحی اتلاف حرارت تجهیزات الکترونیکی را ساده کند، مانند تغییر خنک کننده هوا به خود خنک کننده.
• هیچ منبع تغذیه خارجی مورد نیاز نیست، و هیچ تعمیر و نگهداری خاصی در طول کار مورد نیاز نیست.
• خواص همدما خوبی دارد.پس از تعادل حرارتی، گرادیان دما بین بخش تبخیر و بخش خنک کننده بسیار کوچک است که تقریباً می توان آن را 0 در نظر گرفت.
• عملیات ایمن و قابل اعتماد است و محیط زیست را آلوده نمی کند.

ما می توانیم خدمات رادیاتور لوله حرارتی را ارائه دهیم، تعداد کمی قابل قبول است.

پشتیبانی فنی

ما می توانیم خدمات طراحی و شبیه سازی را ارائه دهیم.مثلا مورد مشتری آلمانی ما.

با توجه به نتایج شبیه سازی، تراشه شبیه سازی شده مطابق با الزامات دمایی مشخص شده توسط مشتری است.
