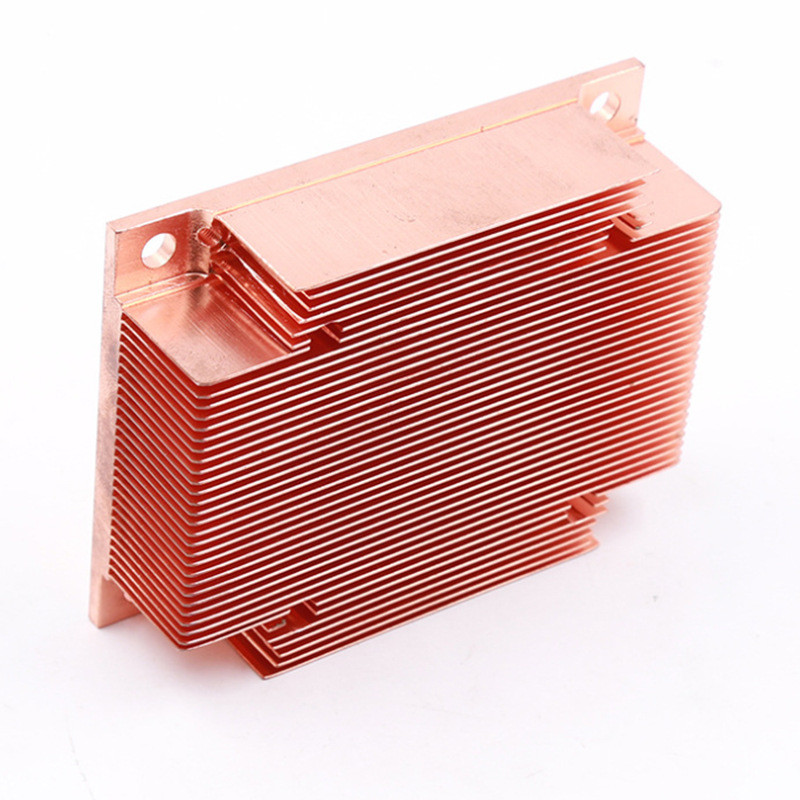

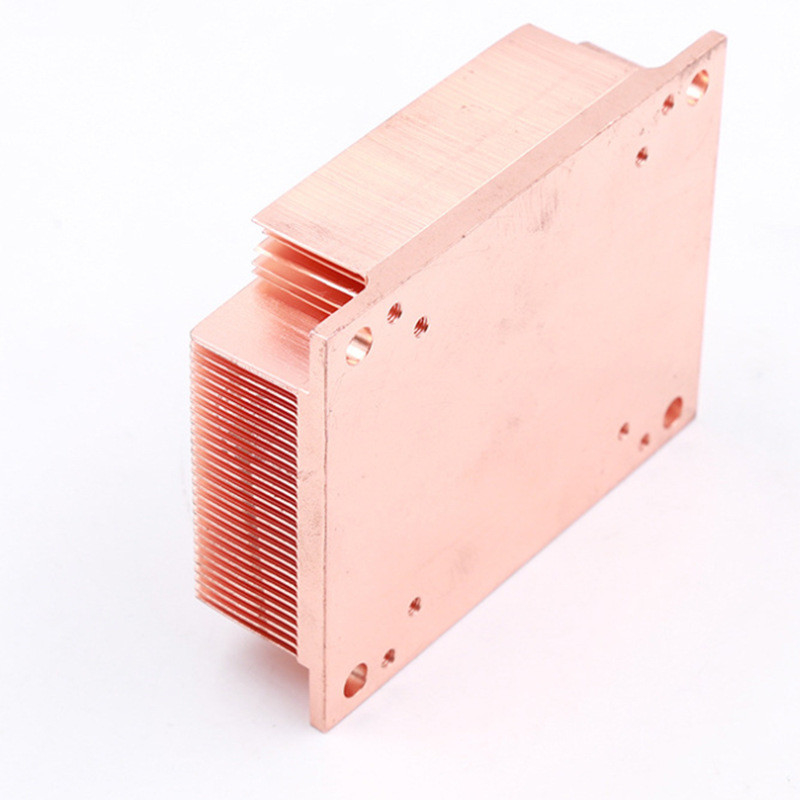

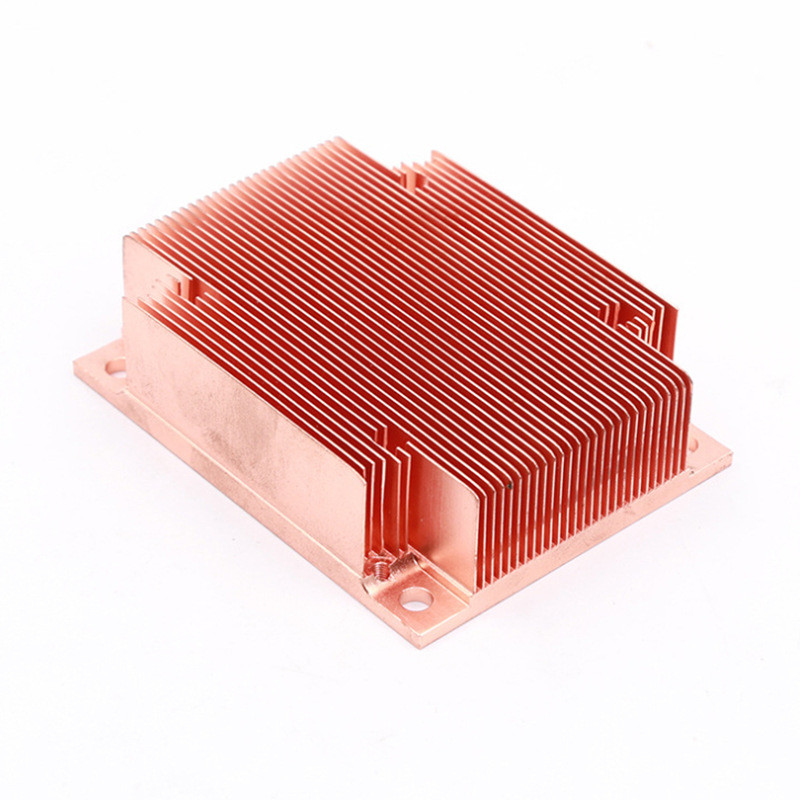

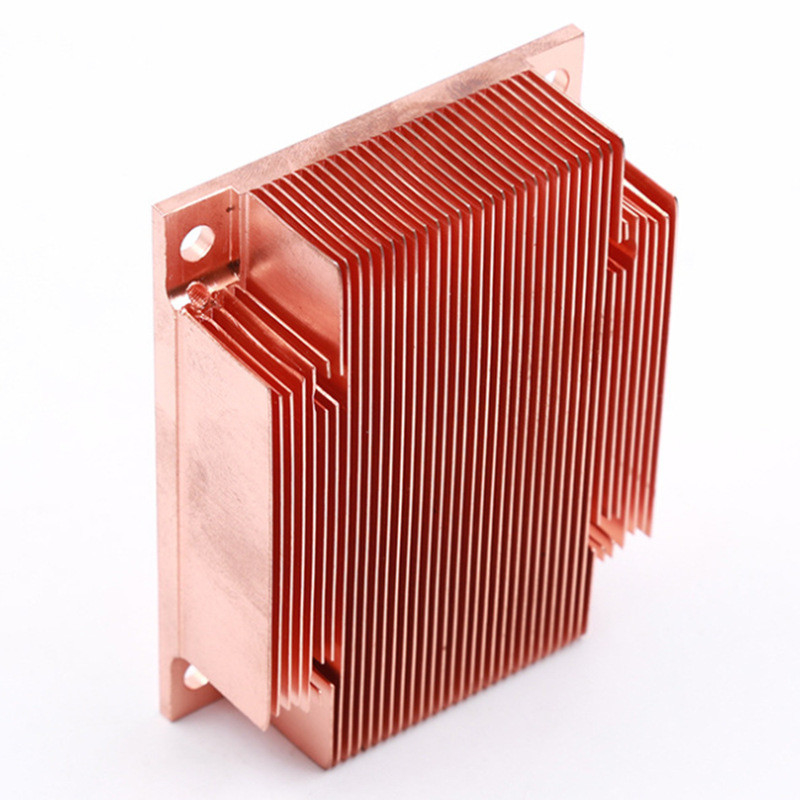

سینک هیت سینک مسی با دقت بالا هیت سینک آلومینیومی برای خنک کننده IGBT

توضیحات سینک حرارتی باله ای مسی

هیت سینک های Skived Fin خنک کنندگی بسیار بهینه ای را ارائه می دهند زیرا تراکم باله های بالاتری نسبت به آنچه که با استفاده از روش های اکستروژن تولید می شود را امکان پذیر می کنند، اما دارای اتصال رابطی نیستند که جریان گرما را مانند هیت سینک های باله ای متصل یا لحیم شده محدود کند.برخلاف هیت سینک های باند شده یا لحیم کاری شده، سینک های حرارتی Skived Fin از یک تکه ماده ساخته می شوند و مقاومت حرارتی کمتری را ارائه می دهند زیرا هیچ اتصالی بین پایه و پره ها وجود ندارد.این هیت سینک ها با برش دقیق بالای پایه، به نام skiving، تا کردن آن به جایی که عمود بر پایه است، و تکرار در فواصل منظم برای ایجاد باله ها ساخته می شوند.

مشخصات سینک حرارتی Skived

ویژگی هیت سینک آلومینیومی

فرآیند skiving هندسه هیت سینک با چگالی باله بالا و باله نازک را برای عملکرد حرارتی مطلوب امکان پذیر می کند.هیت سینک های پره دار با بسته بندی به همان اندازه سطح باله در یک حجم معین، انتقال حرارت بیشتری نسبت به سایر هیت سینک های تک تکه ساختمانی مانند هیت سینک های آلومینیومی اکسترود شده دارند.در مقایسه با آلومینیوم اکسترود شده، ساخت هیت سینک پره‌ای متکی به ابزارهای گران قیمت نیست و انعطاف‌پذیری طراحی بیشتر و نمونه‌سازی سریع‌تر را فراهم می‌کند.در عوض، هر باله به طور جداگانه با استفاده از همان ابزار برش داده می شود که هزینه ابزارآلات کمتری را ممکن می سازد.این فناوری فودور را قادر می‌سازد تا اجزای باله‌ای را به طور کامل برای محصول شما سفارشی کند، که شامل برنامه‌های خنک‌کننده مایع نیز می‌شود.

فرآیند اسکی کردن

هیت سینک های اسکیود با جدا کردن باله ها از یک میله مس جامد یا آلومینیوم و با استفاده از یک ابزار تیغه ای تیز و با کنترل دقیق ساخته می شوند.این ابزار ضخامت کمی از مواد را می تراشد، آن را بلند می کند و به صورت عمودی خم می کند تا باله شکل بگیرد.هیت سینک نهایی را می توان با استفاده از تکنیک های ساخت معمولی مانند ماشینکاری CNC ماشین کاری کرد.هیت سینک های اسکیود به حداقل هزینه ابزار نیاز دارند که آن را به یک راه حل مقرون به صرفه تبدیل می کند.هیت سینک های اسکیود را نیز می توان با لوله های حرارتی تعبیه شده برای بهبود عملکرد سفارشی کرد.

کاربرد هیت سینک آلومینیومی

هیت سینک آلومینیومی از نظر بافت سبک است، اما استحکام آن نسبتا بالاست.نزدیک یا فراتر از فولاد با کیفیت است.دارای رسانایی حرارتی عالی و مقاومت در برابر خوردگی، عملکرد خوب اتلاف گرما و اثر صرفه جویی در انرژی خوب است.

پس از اکسید شدن سطحی هیت سینک آلومینیومی، یک لایه اکسید روی سطح هیت سینک تشکیل می شود.این فیلم سخت و متراکم است و از خوردگی بیشتر مواد حجیم جلوگیری می کند، مقاومت در برابر خوردگی، مقاومت در برابر سایش و ظاهر مواد آلومینیومی را افزایش می دهد.زیبایی شناسی.

مناطق کاربرد هیت سینک های آلومینیومی عبارتند از

برق، الکترونیک، ارتباطات، ماشین آلات، خودرو، تولید برق فتوولتائیک خورشیدی، نیروی باد، ماشین آلات ساختمانی، کمپرسورهای هوا، لوکوموتیوهای راه آهن، لوازم خانگی و سایر صنایع.

هیت سینک های اسکیت شده می توانند از آلومینیوم یا مس ساخته شوند که اجازه می دهد محلول های مسی کامل و یک تکه برای خنک سازی با عملکرد بالا وجود داشته باشد.هیت سینک های باله ای مسی استاندارد فودور با اتصالات پین Shurlock برای نصب مطمئن و مونتاژ آسان در دسترس هستند.

برای مدل سازی سریع حرارتی و مقایسه ساختارهای چند هیت سینک لطفا با ما تماس بگیرید، ما می توانیم طرح رایگان را ارائه دهیم.
