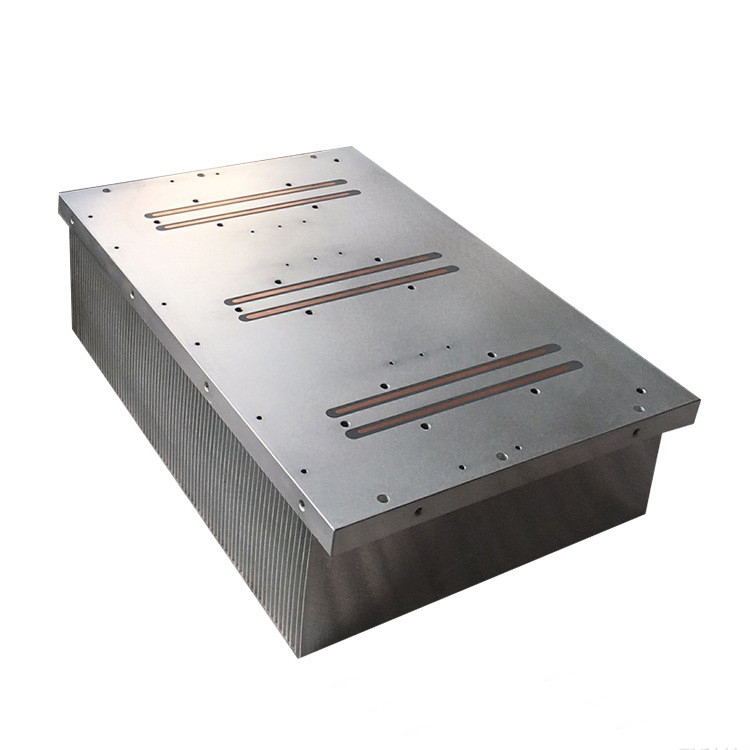

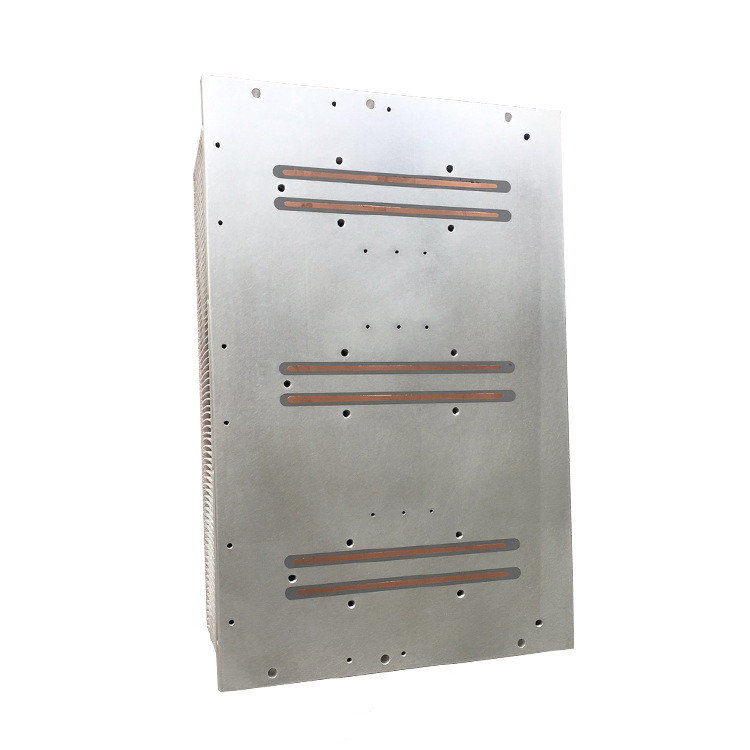

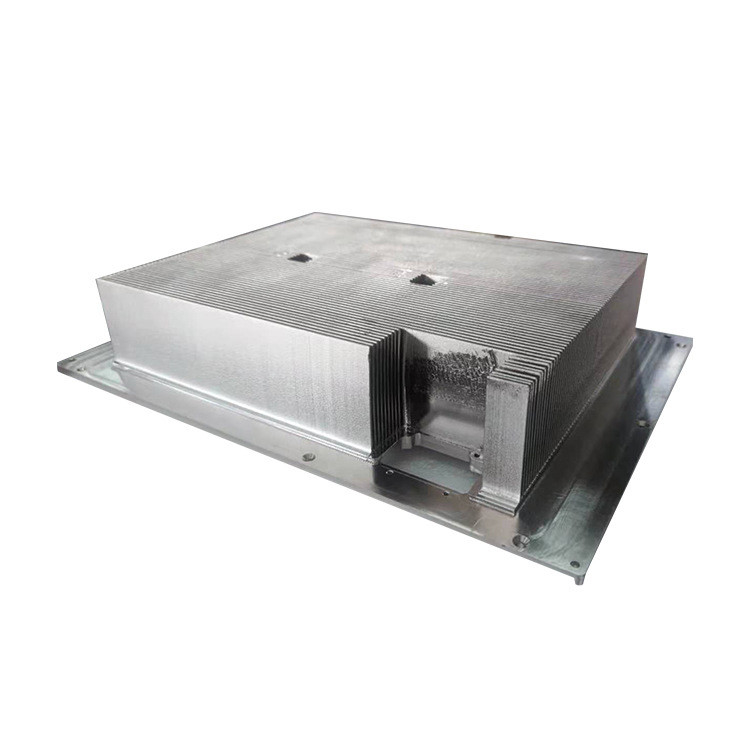

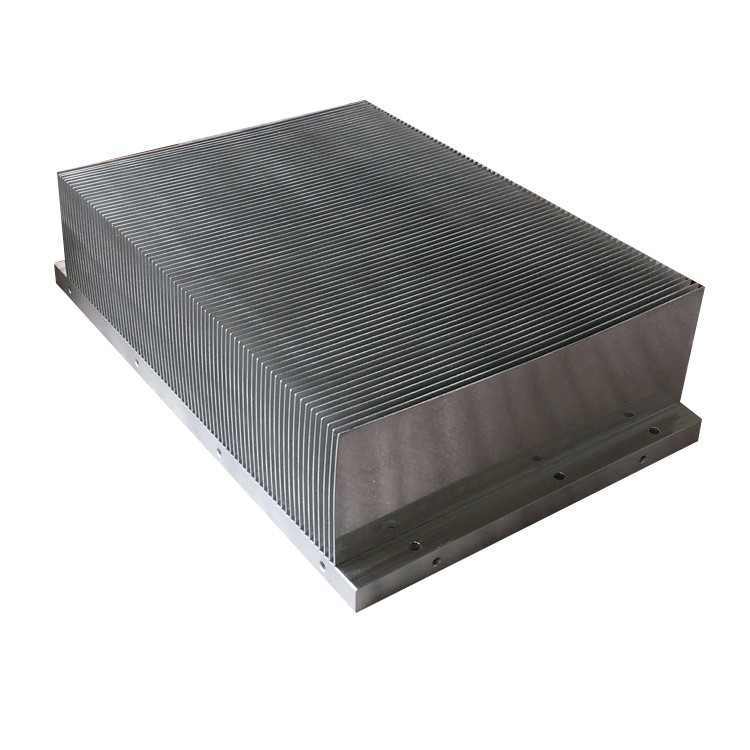

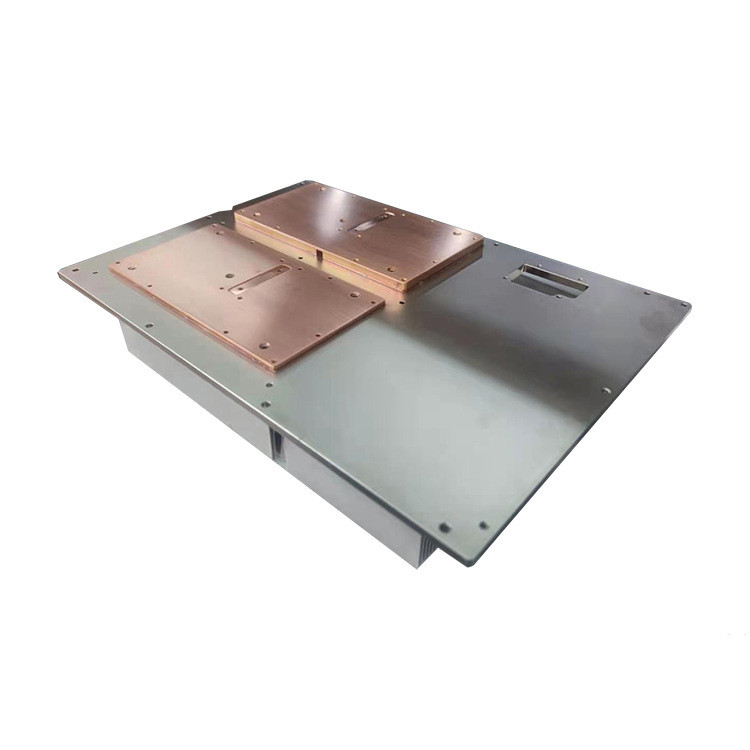

کیفیت خدمات سفارشی شرح هیت سینک با باله آلومینیومی 1060 با لوله حرارتی

توضیحات سینک حرارتی باله ای مسی

هیت سینک های آلومینیومی اسکیت شده حداکثر اتلاف گرما را در کاربردهایی که دارای جریان هوای بالا و فضای کوچک هستند ارائه می دهند.رسانایی حرارتی آلومینیوم (~ 226 W/mK) در بین تمام فلزات تجاری بالاترین است، و فن آوری skiving اجازه می دهد تا هیت سینک ها دارای باله های بسیار نازک، نسبت تصویر بالا و چگالی باله بالا باشند.از آنجایی که پره ها بخشی جدایی ناپذیر از پایه هستند، سینک های حرارتی آلومینیومی اسکیت شده بهترین رسانایی حرارتی ممکن را بین پره ها و پایه ایجاد می کنند.هنگامی که برای کاربردهای خاص بهینه می‌شوند، هیت سینک‌های آلومینیومی skived عملکرد فوق‌العاده‌ای را نسبت به سایر راه‌حل‌های حرارتی در فضای کوچک ارائه می‌دهند.در برخی از کاربردها، فن آوری اسکیو نیز مقرون به صرفه ترین و قابل اعتمادترین روش تولید هیت سینک است که نیازهای حرارتی بالا را برآورده می کند.

مشخصات سینک حرارتی Skived

دستورالعمل های طراحی

1. جنس: مس (C11000) یا آلومینیوم (6063/1060)
2. حداکثر عرض: نامحدود
3. حداکثر طول باله: 500 میلی متر (20 اینچ)
4. حداکثر ارتفاع باله: 100 میلی متر (4 اینچ)
5. ارتفاع باله توصیه شده: <50 میلی متر (2 اینچ)
6. ضخامت توصیه شده برای پره های آلومینیومی: 0.2-1.2 میلی متر (0.008-0.047 اینچ)
7. ضخامت توصیه شده برای پره های مسی: 0.1-0.6 میلی متر (0.004-0.024 اینچ)
8. حداقل فاصله باله (فاصله): 0.1 میلی متر (0.004 اینچ)
9. حداکثر فاصله باله (فاصله): 8.0 میلی متر (0.31 اینچ)

هیت سینک Skived چگونه تولید می شود؟

هیت سینک Skived با استفاده از یک ماشین اسکیینگ ساخته می شود که از یک تیغه برای برش مواد در برش های نازک استفاده می کند و سپس باله اسکیت شده را به سمت بالا فشار می دهد.برای کاربرد هیت سینک، ساخت باله های فوق نازک امکان پذیر است و ما باله هایی به نازکی 0.008 تولید کرده ایم.این فرآیند اجازه می دهد تا نسبت ابعاد بالایی داشته باشد که سطح بیشتری را برای حداکثر اتلاف گرما فراهم می کند.ما معمولاً از این فرآیند برای هیت سینک های مسی Skived استفاده می کنیم، اما Skiving آلومینیومی امکان پذیر است.از آنجایی که تنظیم آن بسیار آسان است، معمولاً حداقل هزینه های راه اندازی وجود دارد که امکان نمونه سازی سریع طرح های جدید را فراهم می کند.امکان ماشینکاری ویژگی‌های اضافی پس از تکمیل فرآیند اسکی کردن وجود دارد، اما برای جلوگیری از فشار روی هیت سینک به تجربه نیاز دارد.

ویژگی هیت سینک آلومینیومی

فرآیند skiving هندسه هیت سینک با چگالی باله بالا و باله نازک را برای عملکرد حرارتی مطلوب امکان پذیر می کند.هیت سینک های پره دار با بسته بندی به همان اندازه سطح باله در یک حجم معین، انتقال حرارت بیشتری نسبت به سایر هیت سینک های تک تکه ساختمانی مانند هیت سینک های آلومینیومی اکسترود شده دارند.در مقایسه با آلومینیوم اکسترود شده، ساخت هیت سینک پره‌ای متکی به ابزارهای گران قیمت نیست و انعطاف‌پذیری طراحی بیشتر و نمونه‌سازی سریع‌تر را فراهم می‌کند.در عوض، هر باله به طور جداگانه با استفاده از همان ابزار برش داده می شود که هزینه ابزارآلات کمتری را ممکن می سازد.این فناوری فودور را قادر می‌سازد تا اجزای باله‌ای را به طور کامل برای محصول شما سفارشی کند، که شامل برنامه‌های خنک‌کننده مایع نیز می‌شود.

فرآیند اسکی کردن

هیت سینک های اسکیود با جدا کردن باله ها از یک میله مس جامد یا آلومینیوم و با استفاده از یک ابزار تیغه ای تیز و با کنترل دقیق ساخته می شوند.این ابزار ضخامت کمی از مواد را می تراشد، آن را بلند می کند و به صورت عمودی خم می کند تا باله شکل بگیرد.هیت سینک نهایی را می توان با استفاده از تکنیک های ساخت معمولی مانند ماشینکاری CNC ماشین کاری کرد.هیت سینک های اسکیود به حداقل هزینه ابزار نیاز دارند که آن را به یک راه حل مقرون به صرفه تبدیل می کند.هیت سینک های اسکیود را نیز می توان با لوله های حرارتی تعبیه شده برای بهبود عملکرد سفارشی کرد.

کاربرد هیت سینک آلومینیومی

هیت سینک های مسی اسکیت شده حداکثر اتلاف گرما را در کاربردهایی با فضای محدود و سطوح تهویه بالا ارائه می دهند.آنها با در نظر گرفتن هزینه کم ابزار و سطح بهینه شده باله، راه حل مقرون به صرفه ای هستند.

هیت سینک های باله دار معمولاً در کاربردهای زیر یافت می شوند:

1. کامپیوتر و قطعات الکترونیکی
2. تجهیزات مخابراتی
3. تجهیزات و قطعات صنعتی
4. صنعت لامپ روشنایی و لوازم خانگی
5. قطعات خودرو

هیت سینک های اسکیت شده می توانند از آلومینیوم یا مس ساخته شوند که اجازه می دهد محلول های مسی کامل و یک تکه برای خنک سازی با عملکرد بالا وجود داشته باشد.هیت سینک های باله ای مسی استاندارد فودور با اتصالات پین Shurlock برای نصب مطمئن و مونتاژ آسان در دسترس هستند.

برای مدل سازی سریع حرارتی و مقایسه ساختارهای چند هیت سینک لطفا با ما تماس بگیرید، ما می توانیم طرح رایگان را ارائه دهیم.
